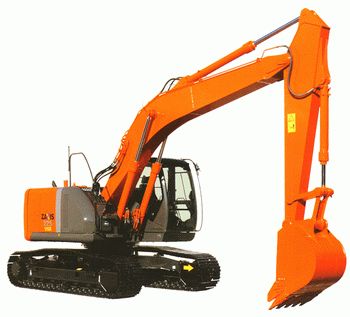

Гусеничный экскаватор Hitachi ZX225USRLC-3

Описание гусеничного экскаватора HitachiZX225USRLC-3

Экскаватор среднего размера Hitachi ZAXIS 225USR-3 серии ZAXIS-3 и массой 23 тонны оснащен четырехцилиндровым четырехтактным дизельным двигателем Isuzu AI-4HK1X с водяным охлаждением и прямым впрыскиванием с рабочим объемом 5,193 литра. На этой машине применяются ходовые устройства с раздвижными гусеничными тележками, позволяющими увеличивать опорный контур для повышения устойчивости и уменьшать при погрузке на железнодорожный транспорт. При проектировании ходовых устройств Hitachi ZAXIS 225USR-3 большое внимание было уделено созданию рациональной конструкции ходовых и гусеничных рам. Поперечные и продольные балки ходовых рам для этого экскаватора изготавливают, как правило, штампованием с минимальным числом сварных соединений. Надежность гусеничных рам достигнута благодаря форме поперечного сечения. С целью повышения долговечности отдельных конструктивных элементов, особенно трущихся деталей, на агрегате применены такие эффективные меры, как, например, уплотнение пальцев гусеничных звеньев.

На Hitachi ZX 225USRLC-3 дверцы обеспечивают доступ к топливному фильтру и водоотделителю с уровня земли. Подход к моторному отсеку оборудован большими поручнями, ступеньками и накладками противоскольжения. Масляный поддон двигателя оснащен сливным патрубком, при сливе к патрубку подключается сливной шланг. Двойные топливные фильтры высокой очистки помогают сократить простои, предохраняя топливную систему двигателя. Электрический насос с фильтром обеспечивает стабильную подачу топлива. Топливный бак экскаватора рассчитан на 320 литров.

Объем ковша составляет 0,9 метров кубических. Максимальный радиус копания этой модели составляет 9,43-9,92 метра, максимальная высота выгрузки 6,83-7,18 метра, машина может развивать скорость 5,5 километров в час. На этом агрегате установлена стрела длиной 5,68 метров и рукоять в 2,91 метра.

С помощью жидкокристаллического монитора в кабине экскаватора среднего размера Hitachi ZX 225USRLC-3 каждый раз при повороте ключа зажигания машинист получает информацию о сроках замены гидравлического масла и топливных фильтров в соответствии с графиком, установленным пользователем.

Технические характеристики Hitachi ZX 225USRLC-3

* Концепция Zero-tail
