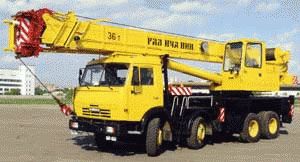

Автокран Галичанин КС 55721 (КамАЗ 6540) 36т

Автокран Галичанин КС-55721 грузоподъемностью 36 тонн предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Автокран прост в управлении и обслуживании, надежен в работе.

Установка смонтирована на шасси автомобиля КамАЗ 6540 с колесной формулой 8x4.

Применение 4 - хосного базового шасси, а также реализованная в конструкции автокрана концепция съемного противовеса, в транспортном положении между первой и второй осью, обеспечивает автокрану как автотранспортному средству оптимальное распределение осевых нагрузок, не превышая допустимых значений для дорог общего пользования.

Привод крановой установки - гидравлический с питанием от двух аксиально - поршневых гидронасосов. Отбор мощности на насосы производится от двигателя базового шасси автокрана через коробку передач и коробку дополнительного отбора мощности.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Лебёдки механизмов подъёма груза и поворота платформы автокрана - планетарного типа.

Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, обеспечивает возможность совмещения нескольких рабочих операций.

Отличительной особенностью данной модели автокрана является впервые реализованная в отечественном краностроении идея использования дополнительных съемных противовесов обеспечивающих отличные грузовые характеристики при оптимальном распределении осевых нагрузок базового шасси.

Противовес автокрана состоит из двух частей: стационарной и съемной.

Съемная часть противовеса массой две тонны в транспортном положении размещается на неповоротной раме автокрана между первой и второй осью базового шасси. Для установки съемной части противовеса на поворотную платформу автокрана используется специальный механизм на раме, исключающий применение для этой цели дополнительных грузоподъемных средств и людских ресурсов.

Четырехсекционная телескопическая стрела длиной 9,6 - 29,1 м обеспечивает компактность и маневренность автокрана при переездах, обширную зону и большую высоту подъема груза при работе.

Для увеличения высоты подъема крюка и размера подстрелового пространства автокран может комплектоваться решетчатым гуськом длиной 9м, который крепится на оголовке стрелы.

В транспортном положении гусек повернут и закреплен сбоку на стреле. Перевод гуська из транспортного положения в рабочее производится вручную без применения дополнительных грузоподъемных средств.

Возможность телескопирования секций стрелы с грузом на крюке позволяет автокрану выполнять специальные задания при монтаже, устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Безопасную работу автокрана обеспечивает комплекс приборов и устройств в том числе микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров на дисплее в кабине машиниста.

Ограничитель нагрузки может работать в режиме координатной защиты автокрана, имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты от опасного напряжения (МЗОН) для защиты автокрана при работе в опасной близости от линий электропередач.

Характеристики:

• Базовое шасси КамАЗ-6540-1910-13
• Колесная формула 8 Х 4
• Двигатель КамАЗ-740.13
• Мощность двигателя, кВТ (л.с.) 191(260)
• Грузоподъемность, т 36
• Грузовой момент, тм 108,8
• Вылет стрелы, м 3,0-22

Высота подъема, м

• с основной стрелой 29,8
• с гуськом 38,7
• Длина стрелы, м 9,6-29,1
• Длина гуська, м 9
• Скорость подъема (опускания) груза, м/мин 5
• Макс. скорость подъема(опускания) пустого крюка, м/мин 10
• Скорость посадки, м/мин 0,15
• Частота вращения, 1/мин 1
• Скорость передвижения, км/ч 60

Габаритные размеры в транспортном положении, мм

• длина 12000
• высота 3750
• ширина 2500
• Полная масса с освной стрелой, т 31

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

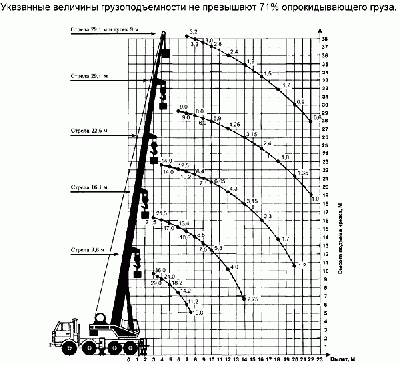

Грузовысотные характеристики Галичанин КС 55721:
