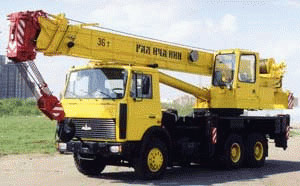

Автокран Галичанин КС 55721-5 (МАЗ 6303) 36т

Автокран Галичанин КС-55721 грузоподъемностью 36 тонн предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Автокран прост в управлении и обслуживании, надежен в работе.

Установка смонтирована на шасси автомобиля МАЗ 6303 с увеличенной до 33 тонн несущей способностью.

Привод крановой установки - гидравлический с питанием от двух аксиально - поршневых гидронасосов.

Отбор мощности на насосы производится от двигателя базового шасси автокрана через коробку передач и коробку дополнительного отбора мощности.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Лебёдки механизмов подъёма груза и поворота платформы автокрана - планетарного типа.

Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, обеспечивает возможность совмещения нескольких рабочих операций.

Четырехсекционная телескопическая стрела длиной 9,6 - 29,1 м обеспечивает компактность и маневренность автокрана при переездах, обширную зону и большую высоту подъема груза при работе.

Для увеличения высоты подъема крюка и размера подстрелового пространства автокран может комплектоваться решетчатым гуськом длиной 9м, который крепится на оголовке стрелы. В транспортном положении гусек повернут и закреплен сбоку на стреле. Перевод гуська из транспортного положения в рабочее производится вручную без применения дополнительных грузоподъемных средств.

Возможность телескопирования секций стрелы с грузом на крюке позволяет автокрану выполнять специальные задания при монтаже, устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

На автокране установлена грузовая лебедка с планетарным редуктором и дисковыми тормозами, что удовлетворяет современным требованиям предъявляемых к грузоподъемным машинам.

Во многих узлах автокрана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы автокрана (РТИ.РВД, распределитель управления опорами, клапана и т.д.).

Для обогрева кабины машиниста автокрана используется автономный дизельный отопитель модели AIRTRONIC (производство фирмы EBERSPACHER Германия).

Для аварийного перевода автокрана из рабочего положения в транспортное используется импортная электрическая насосная станция с питанием от бортовой электросети базового автомобиля.

Безопасную работу автокрана обеспечивает комплекс приборов и устройств в том числе микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров на дисплее в кабине машиниста.

Ограничитель нагрузки может работать в режиме координатной защиты автокрана, имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты от опасного напряжения (МЗОН) для защиты автокрана при работе в опасной близости от линий электропередач.

Характеристики автокрана:

• Базовое шасси МАЗ-630303-021-47
• Колесная формула 6 Х 4
• Двигатель ЯМЗ-236БЕ2
• Мощность двигателя, кВТ (л.с.) 250(330)
• Грузоподъемность, т 36
• Грузовой момент, тм 108,8
• Вылет стрелы, м 3,0-22

Высота подъема, м

• с основной стрелой 29,3
• с гуськом 38,7
• Длина стрелы, м 9,6-29,1
• Длина гуська, м 9
• Скорость подъема (опускания) груза, м/мин 5
• Макс. скорость подъема(опускания) пустого крюка, м/мин 10
• Скорость посадки, м/мин 0,15
• Частота вращения, 1/мин 1
• Скорость передвижения, км/ч 60

Габаритные размеры в транспортном положении, мм

• длина 12000
• высота 3750
• ширина 2500
• Полная масса с основной стрелой, т 30,5

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

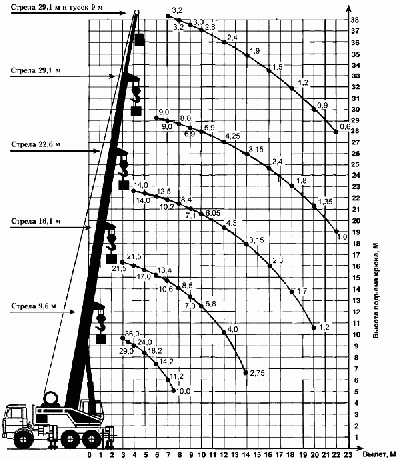

Автокран КС-55721-5 Грузовысотные характеристики:
