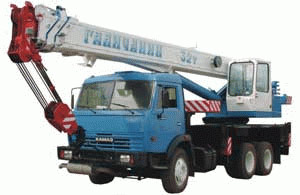

Автокран Галичанин КС 55729-2 (КамАЗ 53229) 32т

Автокран Галичанин стреловой КС-55729-2 грузоподъемностью 32 тонны смонтирован на шасси автомобиля КамАЗ 53229 и предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах как в современных городах, так и в условиях удаленности от населенных пунктов.

Автокран прост в управлении и обслуживании, надежен в работе.

Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов, которые приводятся во вращение двигателем базового автомобиля через коробку передач автокрана и дополнительную коробку отбора мощности.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Гидравлическая система автокрана Галичанин обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения до трех крановых операций.

Несущие металлоконструкции автокрана и четырехсекционная телескопическая стрела изготовленна из импортной высокопрочной стали WELDOX.

Секции стрелы состоят из двух гнутых "корытообразных" профилей, сваренных при помощи двух стыковых швов, что позволило значительно повысить прочность стрелы автокрана и минимизировать ее массу.

Длина стрелы во втянутом положении 9,5 м. обеспечивает автокрану компактность и маневренность при переездах, а в полностью выдвинутом - 30,1 м. позволяет достичь обширную рабочую зону и большую высоту перемещения груза при работе.

Для расширения сферы применения предусмотрена возможность комплектования автокрана КС 55729 2 дополнительным отдельно возимым съемным противовесом массой 3,5 тонны.

Это позволяет значительно поднять грузовысотные характеристики на средних и дальних вылетах, вплотную приблизив их к показателям 40-тонных автокранов, а так же обеспечить максимальный вылет до 27 метров.

Съемный противовес монтируется без использования дополнительных грузоподъемных средств и людских ресурсов.

Возможность телескопирования стрелы с грузом на крюке позволяет автокрану Галичанин выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой автокрана КС-55729-2 на опоры при втянутых балках выносных опор.

Лебедки механизмов подъема груза и поворота автокрана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям предъявляемых к грузоподъемным машинам.

Во многих узлах автокрана Галичанин используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы автокрана.

Для обогрева кабины машиниста автокрана используется автономный дизельный отопитель модели AIRTRONIC (производство фирмы EBERSPACHER, Германия).

Безопасную работу автокрана Галичанин обеспечивает комплекс приборов и устройств в том числе микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров на дисплее в кабине машиниста.

Ограничитель нагрузки может работать в режиме координатной защиты автокрана, имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты от опасного напряжения (МЗОН) для защиты автокрана при работе в опасной близости от линий электропередач.

Характеристики:

• Базовое шасси КамАЗ-53229-1968-02
• Колесная формула 6 Х 4
• Двигатель КамАЗ-740.11
• Мощность двигателя, кВТ (л.с.) 176(240)
• Грузоподъемность, т 32
• Грузовой момент, тм 96
• Вылет стрелы, м 3-27

Высота подъема, м

• с основной стрелой 9,6-30,1
• с гуськом
• Длина стрелы, м 9,5-30,1
• Длина гуська, м
• Скорость подъема (опускания) груза, м/мин 4,7
• Макс. скорость подъема(опускания) пустого крюка, м/мин 21,6
• Скорость посадки, м/мин 0,3
• Частота вращения, 1/мин 0,2-1,0
• Скорость передвижения, км/ч 80

Габаритные размеры в транспортном положении, мм

• длина 12000
• высота 3750
• ширина 2500
• Полная масса с основной стрелой, т 23,8

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

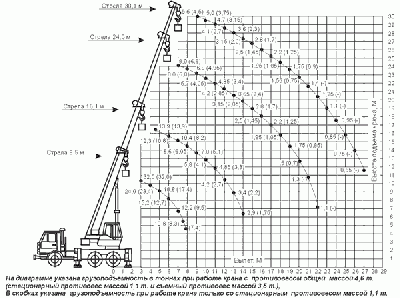

Автокран КС-55729-2 грузовысотные характеристики:
