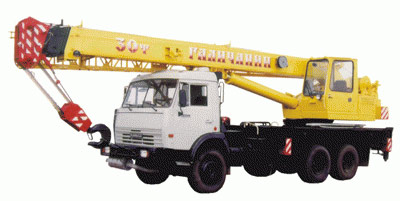

Автокран Галичанин КС 55715 (КамАЗ 53229) 30т

Автокран Галичанин КС-55715 грузоподъемностью 30 тонн предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Установка смонтирована на специальном подкрановом шасси, изготовленном на базе автомобиля КамАЗ 53229 с повышенной несущей способностью.

Автокран прост в управлении и обслуживании, надежен в работе.

Привод автокрана осуществляется при помощи двух аксиально-поршневых гидронасосов, которые приводятся во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Гидравлическая система автокрана Галичанин обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.

Трехсекционная телескопическая стрела длиной 9,7-21,7 м во втянутом положении обеспечивает автокрану компактность и маневренность при переездах, а в выдвинутом - обширную рабочую зону и большую высоту перемещения груза при работе.

Дополнительное оснащение стрелы автокрана решетчатым гуськом длиной 9 м позволяет обеспечить наибольшую зону обслуживания и размер под стрелового пространства.

Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Возможность телескопирования стрелы с грузом на крюке позволяет автокрану Галичанин выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Для удобства работы в стесненных условиях, предусмотрен режим работы с грузами с установкой автокрана на опоры при втянутых балках выносных опор.

Лебедки механизмов подъема груза и поворота автокрана планетарного типа с дисковыми тормозами, что удовлетворяет современным требованиям предъявляемых к грузоподъемным машинам.

Безопасную работу автокрана Галичанин обеспечивает комплекс приборов и устройств в том числе микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров на дисплее в кабине машиниста.

Ограничитель нагрузки может работать в режиме координатной защиты автокрана, имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты от опасного напряжения (МЗОН) для защиты автокрана при работе в опасной близости от линий электропередач.

Характеристики:

• Базовое шасси КамАЗ-53229-1968-02
• Колесная формула 6 Х 4
• Двигатель КамАЗ-740.11
• Мощность двигателя, кВТ (л.с.) 176(240)
• Грузоподъемность, т 30
• Грузовой момент, тм 96
• Вылет стрелы, м 3,2-18

Высота подъема, м

• с основной стрелой 9,6-21,9
• с гуськом 32
• Длина стрелы, м 9,7-21,7
• Длина гуська, м 9
• Скорость подъема (опускания) груза, м/мин 7
• Макс. скорость подъема(опускания) пустого крюка, м/мин 16
• Скорость посадки, м/мин 0,3
• Частота вращения, 1/мин 0,15-1
• Скорость передвижения, км/ч 70

Габаритные размеры в транспортном положении, мм

• длина 11900
• высота 3700
• ширина 2500
• Полная масса с основной стрелой, т 23,3

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

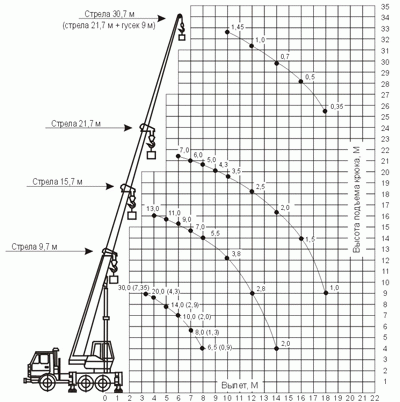

КС-55715 Грузовысотные характеристики:
