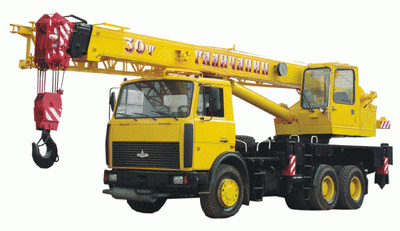

Автокран Галичанин КС 55715-5 (МАЗ 630303) 30т

Автокран Галичанин КС-55715-5 грузоподъемностью 30 тонн предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Установка смонтирована на базе автомобиля МАЗ 630303 с увеличенной несущей способностью.

Автокран прост в управлении и обслуживании, надежен в работе.

Привод автокрана - гидравлический от двух аксиально - поршневых гидронасосов, которые соединены с коробкой дополнительного отбора мощности на базовом автомобиле.

Отбор мощности производится от двигателя шасси через коробку передач автокрана.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Автокран Галичанин оборудован нижней неповоротной рамой прямоугольного коробчатого сечения с гидравлическими выносными опорами и выдвижнми опорными балками.

Лебёдки механизмов подъёма и поворота автокрана - планетарного типа.

Гидравлическая система автокрана обеспечивает плавное управление крановыми механизмами и выносными опорами, совмещение рабочих операций, широкий диапазон регулирования скоростей рабочих операций.

Трехсекционная телескопическая стрела длиной 9,7 -21,7 м обеспечивает компактность и маневренность автокрана при переездах, обширную зону и большую высоту подъема груза при работе.

Для увеличения высоты подъема крюка и размера подстрелового пространства автокран может комплектоваться решетчатым гуськом длиной 9м, который крепится на оголовке стрелы.

В транспортном положении гусек повернут и закреплен сбоку на стреле автокрана. Перевод гуська из транспортного положения в рабочее производится вручную без применения дополнительных грузоподъемных средств.

Возможность телескопирования секций стрелы с грузом на крюке позволяет автокрану выполнять специальные задания при монтаже, устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Безопасную работу автокрана Галичанин обеспечивает комплекс приборов и устройств в том числе микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров на дисплее в кабине машиниста.

Ограничитель нагрузки может работать в режиме координатной защиты автокрана, имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты от опасного напряжения (МЗОН) для защиты автокрана при работе в опасной близости от линий электропередач.

Характеристики автокрана:

• Базовое шасси МАЗ-630303-021-47
• Колесная формула 6 Х 4
• Двигатель ЯМЗ-236БЕ2
• Мощность двигателя, кВТ (л.с.) 250(330)
• Грузоподъемность, т 30
• Грузовой момент, тм 96
• Вылет стрелы, м 3,2-18

Высота подъема, м

• с основной стрелой 9,6-21,9
• с гуськом 32
• Длина стрелы, м 9,7-21,7
• Длина гуська, м 9
• Скорость подъема (опускания) груза, м/мин 7
• Макс. скорость подъема(опускания) пустого крюка, м/мин 16
• Скорость посадки, м/мин 0,3
• Частота вращения, 1/мин 0,15-1,1
• Скорость передвижения, км/ч 70

Габаритные размеры в транспортном положении, мм

• длина 12000
• высота 3800
• ширина 2500
• Полная масса с основной стрелой, т 25,2

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

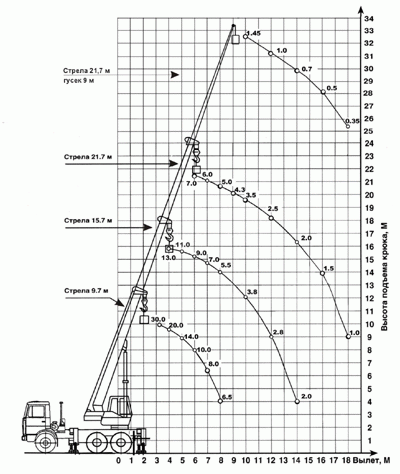

Автокран КС-55715-5 Грузовысотные характеристики:
