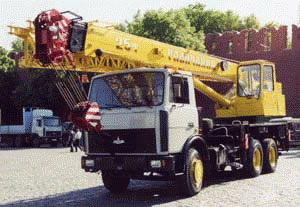

Автокран Галичанин КС 55713-6 (МАЗ 630303-021-47) 25т

Автокран Галичанин КС-55713-6 грузоподъемностью 25 тонн на шасси автомобиля МАЗ 63038 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Автокран прост в управлении и обслуживании, надежен в работе.

Надежное и маневренное шасси МАЗ, мощный и надежный двигатель - все это создает дополнительные преимущества при эксплуатации автокрана как в условиях современных городов, так и в тяжелых условиях удаленности от населенных пунктов.

Привод автокрана - гидравлический от двух аксиально-поршневых гидронасосов, которые питаются от коробки передач базового автомобиля через коробку дополнительного отбора мощности.

Все механизмы автокрана имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Автокран Галичанин оборудован выносными гидроопорами с выдвижными опорными балками.

Гидравлическая система автокрана позволяет легко и плавно осуществлять управление крановыми механизмами в широком диапазоне регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения трех крановых операций.

Трехсекционная телескопическая стрела длиной 9,7-21,7 м обеспечивает компактность и маневренность автокрана при переездах, обширную зону и большую высоту подъема груза при работе.

Для увеличения высоты подъема крюка и размера подстрелового пространства, автокран Галичанин может комплектоваться решетчатым гуськом длиной 9м, который крепится на оголовке стрелы.

В транспортном положении гусек повернут и закреплен сбоку на стреле автокрана. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения грузоподъемных средств.

Система телескопирования стрелы автокрана включает в себя два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секций.

Возможность телескопирования стрелы с грузом на крюке позволяет автокрану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.

Безопасную работу автокрана Галичанин обеспечивает комплекс приборов и устройств в том числе микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров на дисплее в кабине машиниста.

Ограничитель нагрузки может работать в режиме координатной защиты автокрана, имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты от опасного напряжения (МЗОН) для защиты автокрана при работе в опасной близости от линий электропередач.

Характеристики:

• Базовое шасси МАЗ-630303-021-47
• Колесная формула 6 Х 4
• Двигатель ЯМЗ-236НЕ2
• Мощность двигателя, кВТ (л.с.) 169(230)
• Грузоподъемность, т 25
• Грузовой момент, тм 80
• Вылет стрелы, м 3,2-18

Высота подъема, м

• с основной стрелой 21,9
• с гуськом 30
• Длина стрелы, м 9,7-21,7
• Длина гуська, м 9
• Скорость подъема (опускания) груза, м/мин 6-12
• Макс. скорость подъема(опускания) пустого крюка, м/мин 96 (зап. 4)
• Скорость посадки, м/мин 0,3
• Частота вращения, 1/мин 1,4
• Скорость передвижения, км/ч 80

Габаритные размеры в транспортном положении, мм

• длина 12000
• высота 3750
• ширина 2500
• Полная масса с основной стрелой, т 22,2

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

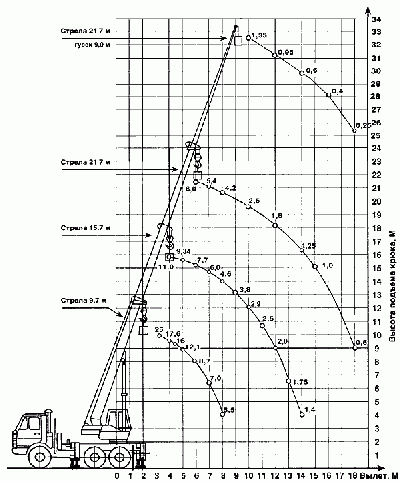

КС-55713-6 Грузовысотные характеристики:
