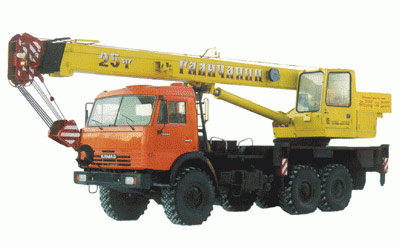

Автокран Галичанин КС 55713-5 (КамАЗ 43118-1960-13) 25т

Автокран Галичанин КС-55713-5 грузоподъемностью 25т на шасси автомобиля КамАЗ 43118 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах с плохими подъездными путями.

Автокран прост в управлении и обслуживании, надежен в работе, может успешно эксплуатироваться в условиях бездорожья.

Автокран смонтирован на трехосном специальном подкрановом шасси автомобиля-вездехода модели КамАЗ 43118.

Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющая на ходу менять в них давление в зависимости от дорожного покрытия, наличие у шасси межосевых и межколесных блокировок (в том числе на все четыре колеса задней тележки одновременно) - все это делает данный автокран Галичанин незаменимым при использовании в труднодоступных местах с плохими дорожными условиями, в том числе на строительстве нефте- и газопроводов, разработках месторождений.

Привод автокрана - гидравлический от двух аксиально - поршневых гидронасосов, которые через карданные валы соединены с коробкой отбора мощности на базовом автомобиле.

Отбор мощности производится от двигателя шасси через коробку передач автокрана. Все механизмы крана имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Автокран Галичанин оборудован гидравлическими опорами с выдвижными опорными балками, металлическими подпятниками гидроопор и штатными деревянными подкладками для уменьшения давления подпятников на грунт при установки автокрана на выносные опоры в рабочем режиме.

Гидравлическая система автокрана позволяет легко и плавно осуществлять управление крановыми механизмами и выносными опорами в широком диапазоне регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких рабочих операций.

Трехсекционная телескопическая стрела длиной 9,7 - 21,7 м обеспечивает компактность и маневренность автокрана при переездах, обширную зону и большую высоту подъема груза при работе.

Система телескопирования стрелы автокрана включает в себя два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секций.

Возможность телескопирования стрелы с грузом на крюке позволяет автокрану Галичанин устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.

Безопасную работу автокрана Галичанин обеспечивает комплекс приборов и устройств в том числе микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров на дисплее в кабине машиниста.

Ограничитель нагрузки может работать в режиме координатной защиты автокрана, имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты от опасного напряжения (МЗОН) для защиты автокрана при работе в опасной близости от линий электропередач.

Характеристики:

• Базовое шасси КамАЗ-43118-1960-13
• Колесная формула 6 X 6
• Двигатель КамАЗ-740.11
• Мощность двигателя, кВТ (л.с.) 176(240)
• Грузоподъемность, т 25
• Грузовой момент, тм 80
• Вылет стрелы, м 3,2-18

Высота подъема, м

• с основной стрелой 9,6-21,9
• с гуськом 30
• Длина стрелы, м 9,7-21,7
• Длина гуська, м 9
• Скорость подъема (опускания) груза, м/мин 6-12
• Макс. скорость подъема(опускания) пустого крюка, м/мин 96
• Скорость посадки, м/мин 0,3
• Частота вращения, 1/мин 1,4
• Скорость передвижения, км/ч 70

Габаритные размеры в транспортном положении, мм

• длина 12000
• высота 3800
• ширина 2500
• Полная масса с основной стрелой, т 22,2

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

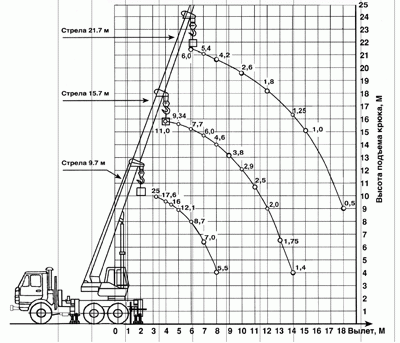

Автокран КС 55713-5 Грузовысотные характеристики:
