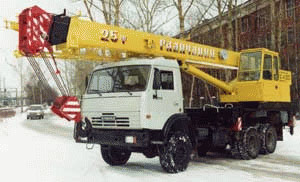

Автокран Галичанин КС 55713-4 (КамАЗ 53228) 25т

Автокран Галичанин КС-55713-4 грузоподъемностью 25т предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах, в том числе и находящихся в труднодоступных местах с плохими подъездными путями.

Автокран прост в управлении и обслуживании, надежен в работе, может успешно эксплуатироваться в условиях бездорожья.

Автокран Галичанин смонтирован на специальном подкрановом шасси автомобиля КамАЗ 53228-1960.

Шасси автокрана оборудовано механизмами блокировки межколесных и межосевых дифференциалов и стабилизаторами поперечной и продольной устойчивости.

Раздаточная коробка шасси механическая, двухступенчатая с блокируемым межосевым дифференциалом. Шасси имеет 10-колесную компановку с шинами размера 280R508 по одному на передней оси и по два на задних осях с каждой стороны. Для облегчения пуска двигателя автокрана в холодное время года шасси оснащено автономной системой предпускового подогрева, которая одновременно выполняет функции автономного отопителя кабины водителя.

При этом обогрев кабины автокрана может производиться при не работающем двигателе.

Привод автокрана гидравлический, от двух аксиально-поршневых гидронасосов, приводимых в действие двигателем базового шасси.

Все механизмы автокрана имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Автокран Галичанин оборудован выносными гидроопорами с выдвижными опорными балками.

Гидравлическая система автокрана позволяет легко и плавно осуществлять управление крановыми механизмами в широком диапазоне регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения трех крановых операций.

Трехсекционная телескопическая стрела длиной 9,7-21,7 м обеспечивает компактность и маневренность автокрана при переездах, обширную зону и большую высоту подъема груза при работе.

Для увеличения высоты подъема крюка и размера подстрелового пространства автокран Галичанин может комплектоваться решетчатым гуськом длиной 9м, который крепится на оголовке стрелы. В транспортном положении гусек повернут и закреплен сбоку на стреле автокрана. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения грузоподъемных средств.

Система телескопирования стрелы автокрана включает в себя два гидродроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секции.

Возможность телескопирования стрелы с грузом на крюке позволяет автокрану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.

Безопасную работу автокрана Галичанин обеспечивает комплекс приборов и устройств в том числе микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров на дисплее в кабине машиниста.

Ограничитель нагрузки может работать в режиме координатной защиты автокрана, имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты от опасного напряжения (МЗОН) для защиты автокрана при работе в опасной близости от линий электропередач.

Характеристики автокрана Галичанин:

• Базовое шасси КамАЗ-53228
• Колесная формула 6 X 6
• Двигатель КамАЗ 740.11
• Мощность двигателя, кВТ (л.с.) 176(240)
• Грузоподъемность, т 25
• Грузовой момент, тм 80
• Вылет стрелы, м 3,2-18

Высота подъема, м

• с основной стрелой 21,9
• с гуськом 30
• Длина стрелы, м 9,7-21,7
• Длина гуська, м 9
• Скорость подъема (опускания) груза, м/мин 6-12
• Макс. скорость подъема(опускания) пустого крюка, м/мин 96 (зап. 4)
• Скорость посадки, м/мин 0,3
• Частота вращения, 1/мин 1,4
• Скорость передвижения, км/ч 75

Габаритные размеры в транспортном положении, мм

• длина 12000
• высота 3700
• ширина 2500
• Полная масса с основной стрелой, т 22

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

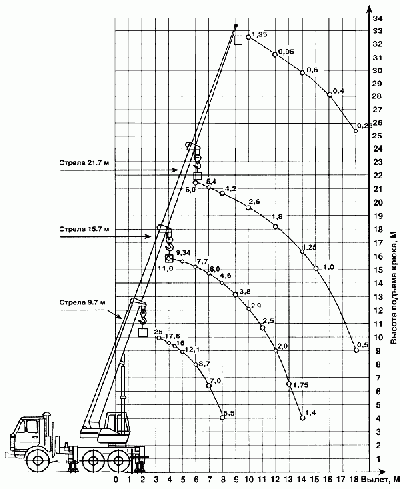

Автокран КС 55713-4 Грузовысотные характеристики:
