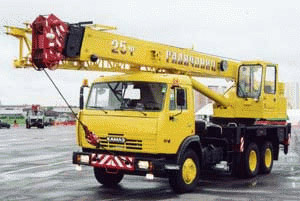

Автокран Галичанин КС 55713-1 (КамАЗ 53111-1063) 25т

Автокран Галичанин КС 55713-1 грузоподъемностью 25т предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Автокран прост в управлении и обслуживании, надежен в работе.

Автокран Галичанин смонтирован на специальном подкрановом шасси автомобиля КамАЗ 53111-1063.

Автокран может быть смонтирован также на и на шасси серийных автомобилей моделей КамАЗ 53215 или КамАЗ 53229.

При этом автокран Галичанин на шасси КамАЗ 53215 гуськом не комплектуется.

Для облегчения пуска двигателя автокрана в холодное время года шасси оснащено автономной системой предпускового подогрева, которая одновременно выполняет функции автономного отопителя кабины водителя. При этом обогрев кабины может производиться при не работающем двигателе.

Привод автокрана Галичанин - гидравлический, от двух аксиально-поршневых гидронасосов, которые через карданные валы соединены с коробкой отбора мощности.

Отбор мощности производится от двигателя шасси через коробку передач автокрана.

Все механизмы автокрана имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система позволяет легко и плавно осуществлять управление крановыми механизмами в широком диапазоне регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения трех крановых операций.

Трехсекционная телескопическая стрела длиной 9,7-21,7 м обеспечивает компактность и маневренность автокрана Галичанин при переездах, обширную зону и большую высоту подъема груза при работе.

Для увеличения высоты подъема крюка и размера подстрелового пространства автокран может комплектоваться решетчатым гуськом длиной 9м, который крепится на оголовке стрелы.

В транспортном положении гусек повернут и закреплен сбоку на стреле автокрана. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения грузоподъемных средств.

Система телескопирования стрелы автокрана Галичанин включает в себя два гидродроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секции.

Возможность телескопирования стрелы с грузом на крюке позволяет автокрану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.

Безопасную работу автокрана Галичанин обеспечивает комплекс приборов и устройств в том числе микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров на дисплее в кабине машиниста.

Ограничитель нагрузки может работать в режиме координатной защиты автокрана, имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты от опасного напряжения (МЗОН) для защиты автокрана при работе в опасной близости от линий электропередач.

Характеристики автокрана:

• Базовое шасси КамАЗ-55111
• Колесная формула 6 Х 4
• Двигатель КамАЗ-740.11
• Мощность двигателя, кВТ (л.с.) 176(240)
• Грузоподъемность,  25т
• Грузовой момент, тм 80
• Вылет стрелы, м 3,2-18

Высота подъема, м

• с основной стрелой 21,9
• с гуськом 30
• Длина стрелы, м 9,7-21,7
• Длина гуська, м 9
• Скорость подъема (опускания) груза, м/мин 6-12
• Макс. скорость подъема(опускания) пустого крюка, м/мин 96 (зап. 4)
• Скорость посадки, м/мин 0,3
• Частота вращения, 1/мин 1,4
• Скорость передвижения, км/ч 80

Габаритные размеры в транспортном положении, мм

• длина 12000
• высота 3600
• ширина 2500
• Полная масса с основной стрелой, т 21,2

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

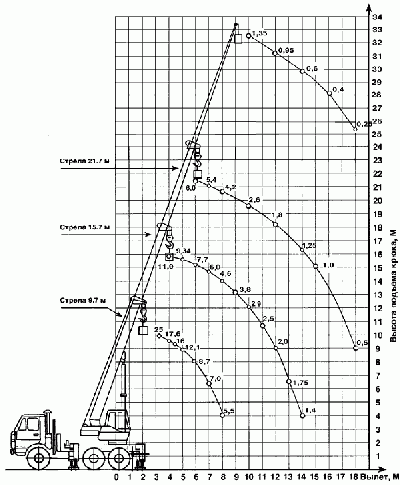

Грузовысотные характеристики автокран КС 55713-1:
