Автокран Галичанин КС 45719-1 20т

Автокран Галичанин КС-45719-1 грузоподъемностью 20 тонн на шасси автомобиля КамАЗ 53215 предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Автокран прост в управлении и обслуживании, надежен в работе.

Привод крановой установки гидравлический от двух аксиально-поршневых гидронасосов, которые через карданные валы соединены с коробкой отбора мощности на базовом автомобиле. Отбор мощности производится от двигателя шасси через коробку передач.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Возможно совмещение рабочих операций

Автокран оборудован гидроопорами с выдвижными опорными балками.

Гидравлическая система автокрана позволяет легко и плавно осуществлять управление крановыми механизмами и выносными опорами в широком диапазоне регулирования скоростей рабочих операций.

Трехсекционная телескопическая стрела длиной 9,7-21,7 м обеспечивает автокрану компактность и маневренность при переездах, обширную зону и большую высоту подъема груза при работе.

Кроме увеличенного опорного контура, отличительной особенностью данной модели автокрана, которая выделяет ее из ряда аналогичных моделей грузоподъемностью 16-20 т с трехсекционными стрелами 9,7-21,7 м, является конструкция стрелы.

Система телескопирования стрелы включает в себя не один, а два гидроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением - втягиванием каждой из двух подвижных секций. Возможность телескопирования стрелы с грузом на крюке позволяет автокрану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.

Безопасную работу автокрана обеспечивает комплекс приборов и устройств в том числе микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров на дисплее в кабине машиниста.

Ограничитель нагрузки может работать в режиме координатной защиты автокрана, имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты крана от опасного напряжения (МЗОН) для защиты автокрана при работе в опасной близости от линий электропередач.

Характеристики автокрана:

• Базовое шасси КамАЗ-53215
• Колесная формула 6 X 4
• Двигатель КамАЗ-740.11
• Мощность двигателя, кВТ (л.с.) 176 (240)
• Грузоподъемность, т 20
• Грузовой момент, тм 64
• Вылет стрелы, м 3,2-17

Высота подъема, м

• с основной стрелой 9,6-21.8
• с гуськом не уст.
• Длина стрелы, м 9,7-21,7
• Длина гуська, м
• Скорость подъема (опускания) груза, м/мин
• Макс. скорость подъема(опускания) пустого крюка, м/мин
• Скорость посадки, м/мин 0,3
• Частота вращения, 1/мин 2,2
• Скорость передвижения, км/ч 80

Габаритные размеры в транспортном положении, мм

• длина 12000
• высота 3550
• ширина 2500
• Полная масса с основной стрелой, т 20.5

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки 4.5
• через шины задних колес тележки 16

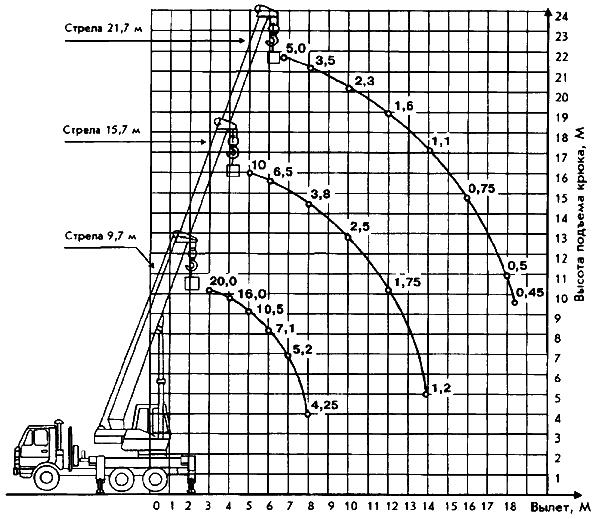

Автокран КС-45719-1 Грузовысотные характеристики:
