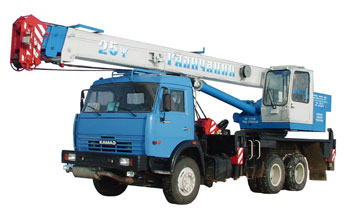

Автокран Галичанин КС 55713-1Б (КамАЗ 55111) 25т

Автокран Галичанин КС-55713-1 грузоподъемностью 25 тонн предназначен для выполнения погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Автокран прост в управлении и обслуживании, надежен в работе.

Крановая установка смонтирована на специальном подкрановом шасси автомобиля КамАЗ 53215.

Крановая устновка может быть смонтирована также на и на шасси серийных автомобилей моделей КамАЗ 53111 или КамАЗ 53229. При этом автокран на шасси КамАЗ 53215 гуськом не комплектуется.

Для облегчения пуска двигателя автокрана в холодное время года шасси оснащено автономной системой предпускового подогрева, которая одновременно выполняет функции автономного отопителя кабины водителя. При этом обогрев кабины может производиться при не работающем двигателе.

Привод крановой установки гидравлический, от двух аксиально-поршневых гидронасосов, котрые через карданные валы соединены с коробкой отбора мощности. Отбор мощности производится от двигателя шасси через коробку передач.

Все механизмы автокрана имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров.

Гидравлическая система автокрана позволяет легко и плавно осуществлять управление крановыми механизмами в широком диапазоне регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения трех крановых операций.

Трехсекционная телескопическая стрела длиной 9,7-21,7 м обеспечивает компактность и маневренность автокрана при переездах, обширную зону и большую высоту подъема груза при работе.

Для увеличения высоты подъема крюка и размера подстрелового пространства автокран может комплектоваться решетчатым гуськом длиной 9м, который крепится на оголовке стрелы.

В транспортном положении гусек повернут и закреплен сбоку автокрана на стреле. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения грузоподъемных средств.

Система телескопирования стрелы включает в себя два гидродроцилиндра выдвижения, благодаря чему обеспечивается независимость управления выдвижением-втягиванием каждой из двух подвижных секции. Возможность телескопирования стрелы с грузом на крюке позволяет автокрану устанавливать грузы в труднодоступных местах, пронося их среди смонтированных конструкций.

Безопасную работу автокрана обеспечивает комплекс приборов и устройств в том числе микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров на дисплее в кабине машиниста.

Ограничитель нагрузки может работать в режиме координатной защиты автокрана, имеет встроенный прибор фиксации характеристик - "черный ящик" и встроенный модуль защиты от опасного напряжения (МЗОН) для защиты автокрана при работе в опасной близости от линий электропередач.

Характеристики автокрана:

• Базовое шасси КамАЗ-53215-1069/1960-02
• Колесная формула 6 Х 4
• Двигатель КамАЗ-740.11
• Мощность двигателя, кВТ (л.с.) 176(240)
• Грузоподъемность, т 25
• Грузовой момент, тм 80
• Вылет стрелы, м 3,2-18

Высота подъема, м

• с основной стрелой 21,9
• с гуськом 30
• Длина стрелы, м 9,7-21,7
• Длина гуська, м 9
• Скорость подъема (опускания) груза, м/мин 6-12
• Макс. скорость подъема(опускания) пустого крюка, м/мин 96 (зап. 4)
• Скорость посадки, м/мин 0,3
• Частота вращения, 1/мин 1,4
• Скорость передвижения, км/ч 80

Габаритные размеры в транспортном положении, мм

• длина 12000
• высота 3600
• ширина 2500
• Полная масса с основной стрелой, т 20.5

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки 4.5
• через шины задних колес тележки 16

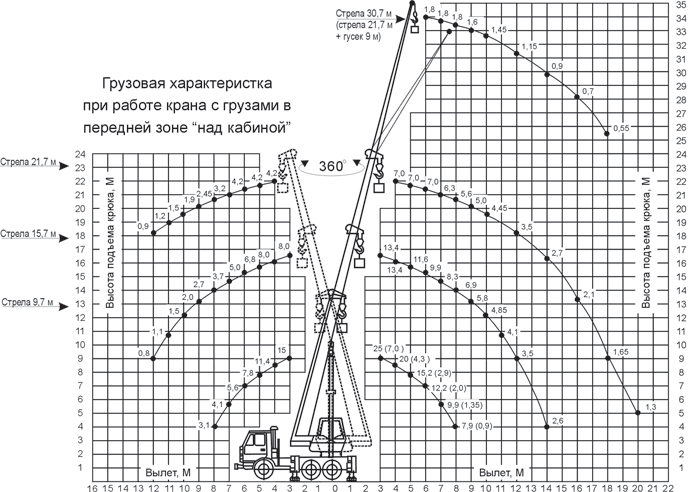

Автокран КС-55713-1 Грузовысотные характеристики:
