Автокран Галичанин КС 55713-1 (КамАЗ 53215-1069/1960-02) 13-1Б 25т

Автокран Галичанин стреловой КС-55713-1Б грузоподъемностью 25 тонн монтируется на шасси автомобилей КамАЗ 55111.

Автокран предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Шасси обладают отличной маневренностью и легкостью управления, что позволяет использовать автокран на объектах с различными типами подъездных путей, а малые габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.

Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку включения.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операции, а также возможность одновременного совмещения нескольких крановых операций.

Трехсекционная телескопическая стрела длиной 9,7-21,7 м во втянутом положении обеспечивает автокрану компактность и маневренность при переездах, а в выдвинутом - обширную рабочую зону и большую высоту перемещения груза при работе.

Возможность телескопирования стрелы с грузом на крюке позволяет автокрану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой автокрана на опоры при втянутых балках выносных опор.

Дополнительное оснащение стрелы решетчатым гуськом длиной 9 м. с возможностью установки под углом 0 и 30 градусов по отношению к стреле позволяет обеспечить автокрану наибольшую зону обслуживания и размер подcтрелового пространства.

За счет максимального размера опорного контура (5,35 х 6,0) автокран может производить работы с грузами в круговой зоне 360 градусов, что позволяет минимизировать количество перестановок при работе на объекте.

Таким образом функциональность и производительность данной модели автокрана на рабочих площадках значительно превышает показатели стандартных автокранов.

Безопасную работу автокрана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста.

Прибор автоматически осуществляет защиту автокрана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти («черный ящик») и модуль защиты автокрана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Характеристики автокрана:

• Базовое шасси КамАЗ-53229-1968-02
• Колесная формула 6х4
• Двигатель КамАЗ-740.11
• Мощность двигателя, кВТ (л.с.) 240
• Грузоподъемность, т 25
• Грузовой момент, тм 80
• Вылет стрелы, м 3,2

Высота подъема, м

• с основной стрелой 21,9
• с гуськом 30
• Длина стрелы, м 9,7-21,7
• Длина гуська, м 9
• Скорость подъема (опускания) груза, м/мин 5
• Макс. скорость подъема(опускания) пустого крюка, м/мин 96
• Скорость посадки, м/мин 0,3
• Частота вращения, 1/мин 0,15 - 1,4
• Скорость передвижения, км/ч 80

Габаритные размеры в транспортном положении, мм

• длина 12000
• высота 2500
• ширина 3600
• Полная масса с основной стрелой, т 21,8

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

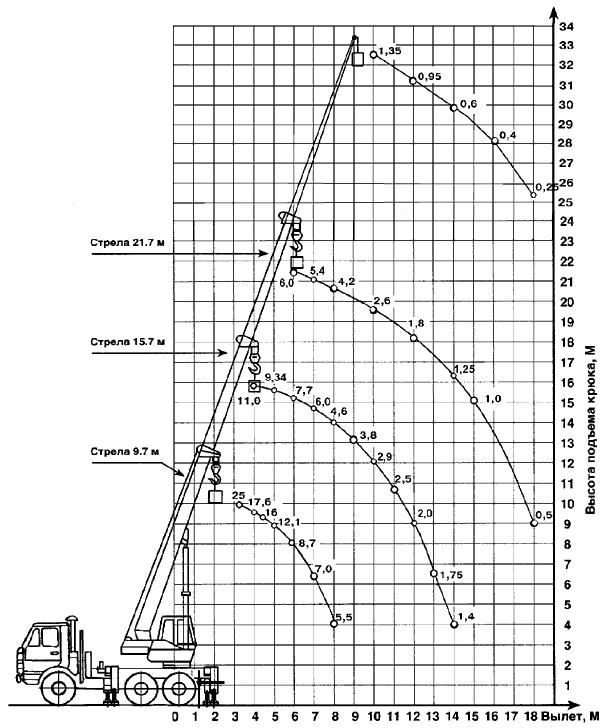

Автокран КС-55713-1Б Грузовысотные характеристики:
