Автокран Ивановец КС 45717А-1 (МАЗ 63038) 20т

Автокран Ивановец КС 45717А-1 грузоподъемностью 25т для работы с обычными грузами и грузоподъемностью 20т для работы с ядовитыми и взрывоопасными грузами, смонтирован на шасси МАЗ 63038.

Привод механизмов автокрана Ивановец - гидравлический от насоса, приводимого в действие двигателем шасси.

Гидропривод обеспечивает легкость и простоту управления автокраном, плавность работы механизмов, широкий диапазон рабочих скоростей, совмещение крановых операций. Допускается работа на сближенных опорах.

Стрела автокрана - телескопическая трехсекционная. Выдвижение секций - гидроцилиндром и полиспастами. Для увеличения подстрелового пространства автокрана по особому заказу поставляется легкий решетчатый удлинитель стрелы (гусек).

Микропроцессорный ограничитель грузоподъемности (ОНК-140) с цифровой индикацией информации позволяет следить за степенью загрузки автокрана, длиной и вылетом стрелы, высотой подъема оголовка стрелы; показывает фактическую величину груза на крюке и максимальную грузоподъемность на данном вылете, а также автоматически по заданным координатам ограничивает зону действия автокрана КС 45717А-1 при работе в стесненных условиях.

Установленная в ограничителе телеметрическая память (черный ящик) фиксирует рабочие параметры, а также степень нагрузки автокрана Ивановец в течение всего срока службы.

Характеристики автокрана:

• Базовое шасси МАЗ-630303-021-47
• Колесная формула 6 Х 4
• Двигатель ЯМЗ-236БЕ2
• Мощность двигателя, кВТ (л.с.) 184(250)
• Грузоподъемность, т 25
• Грузовой момент, тм 75
• Вылет стрелы, м 2-19,7

Высота подъема, м

• с основной стрелой 10-21,3
• с гуськом 28,2
• Длина стрелы, м 9-21
• Длина гуська, м 7
• Скорость подъема (опускания) груза, м/мин 6,1
• Макс. скорость подъема(опускания) пустого крюка, м/мин 12,2
• Скорость посадки, м/мин 0,2
• Частота вращения, 1/мин 1,7
• Скорость передвижения, км/ч 60

Габаритные размеры в транспортном положении, мм

• длина 11000
• высота 3900
• ширина 2500
• Полная масса с основной стрелой, т 22,38

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки 5,48
• через шины задних колес тележки 16,9

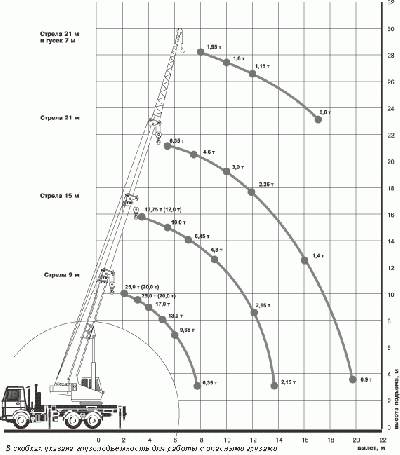

Грузовысотные характеристики Ивановец КС45717А-1:
