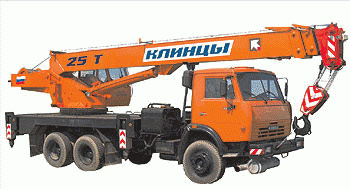

Автокран Клинцы КС 55713-1К (КамАЗ 53215 и КамАЗ 55111) 25т

Стреловой автокран Клинцы КС-55713-1К грузоподъемностью 25 тонн монтируется на шасси автомобилей КамАЗ-53215 и КамАЗ-55111. Предназначен для погрузочно - разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Шасси обладают отличной маневренностью и легкостью управления, что позволяет использовать автокран на объектах с различными типами подъездных путей, а малые габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.

Привод крановой установки осуществляется при помощи аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку включения.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.

Трехсекционная телескопическая стрела длиной 9,0-21,0 м во втянутом положении обеспечивает автокрану компактность и маневренность при переездах, а в выдвинутом - обширную рабочую зону и большую высоту перемещения груза при работе.

Возможность телескопирования стрелы с грузом на крюке позволяет автокрану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.

Дополнительное оснащение стрелы решетчатым гуськом длиной 7,5 м. с возможностью установки под углом 0 и 30 градусов по отношению к стреле, позволяет обеспечить наибольшую зону обслуживания и размер подстрелового пространства.

За счет большого размера опорного контура (4,9 х 5,8 !!!) автокран может производить работы с грузами в круговой зоне 360 градусов, что позволяет минимизировать количество перестановок при работе на объекте.

Таким образом, функциональность и производительность данной модели крана на рабочих площадках значительно превышает показатели существующих аналогов.

Безопасную работу автокрана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста.

Прибор автоматически осуществляет защиту автокрана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Характеристики:

• Базовое шасси КамАЗ-53215-1069/1960-02
• Колесная формула 6х4
• Двигатель КамАЗ-740.11
• Мощность двигателя, кВТ (л.с.) 176(240)
• Грузоподъемность, т 25
• Грузовой момент, тм 80
• Вылет стрелы, м 3,2-19

Высота подъема, м

• с основной стрелой 9,0 -21,6
• с гуськом 29.3
• Длина стрелы, м 9-21
• Длина гуська, м 7.5
• Скорость подъема (опускания) груза, м/мин 5.2 (зап 4)
• Макс. скорость подъема(опускания) пустого крюка, м/мин 11
• Скорость посадки, м/мин 0.2
• Частота вращения, 1/мин 1.2
• Скорость передвижения, км/ч 60

Габаритные размеры в транспортном положении, мм

• длина 11100
• высота 3640
• ширина 2500
• Полная масса с основной стрелой, т 20.2

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

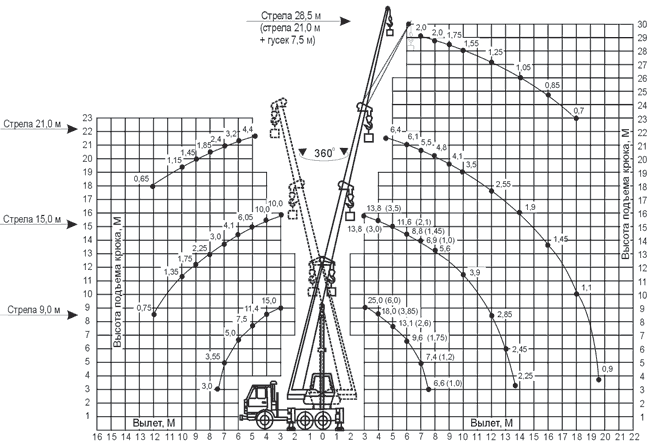

Автокран КС-55713-1К Грузовысотные характеристики:
