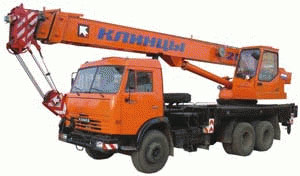

Автокран Клинцы КС 45719-1А (КамАЗ 53215) 20т

Стреловой автокран Клинцы КС 45719-1А грузоподъемностью 20 тонн смонтирован на шасси автомобиля КамАЗ-53215 и предназначен для погрузочно - разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Мощное трехосное шасси, обладающее отличной маневренностью и легкостью управления, позволяет использовать автокран на объектах с различными типами подъездных путей, а малые габариты делают его пригодным для эксплуатации в стесненных условиях современных городов.

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.

При разработке модельного ряда КС-45719 учитывались мнения и пожелания потребителей.

Автокран оснащен трехсекционной телескопической стрелой длиной 9-21 м, которая во втянутом положении обеспечивает компактность и маневренность при переездах, а в выдвинутом - обширную рабочую зону и большую высоту перемещения груза при работе.

Возможность телескопирования стрелы с грузом на крюке массой до 6 тонн (что почти в два раза превосходит показатели 25-тонных автокранов) позволяет автокрану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

За счет увеличенного опорного контура обеспечена отличная устойчивость при работе с грузами на средних и дальних вылетах, при этом грузовые характеристики более высокие, чем у автокранов грузоподъемностью 25 тонн.

Для удобства работы в стесненных условиях на автокране предусмотрен режим работы с грузами с установкой на опоры при втянутых балках выносных опор.

Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Надежную работу автокрана обеспечивают импортные комплектующие, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасную работу автокрана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки (ОНК-140) с цифровой индикацией параметров работы на дисплее в кабине машиниста.

Прибор в автоматическом режиме осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Характеристики:

• Базовое шасси КамАЗ-53215
• Колесная формула 6 Х 4
• Двигатель КамАЗ-740.11
• Мощность двигателя, кВТ (л.с.) 176(240)
• Грузоподъемность, т 20
• Грузовой момент, тм 64
• Вылет стрелы, м 3,2-18

Высота подъема, м

• с основной стрелой 21,5
• с гуськом не устанав-тся
• Длина стрелы, м 9-21
• Длина гуська, м
• Скорость подъема (опускания) груза, м/мин 7 (зап. 4)
• Макс. скорость подъема(опускания) пустого крюка, м/мин 10,5 (зап. 4)
• Скорость посадки, м/мин 0,4
• Частота вращения, 1/мин 1,5
• Скорость передвижения, км/ч 80

Габаритные размеры в транспортном положении, мм

• длина 11300
• высота 3700
• ширина 2500
• Полная масса с основной стрелой, т 18,2

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

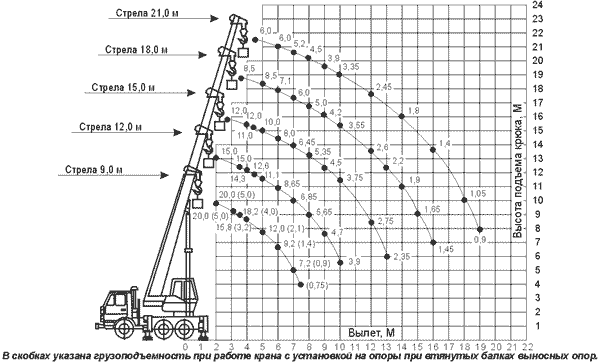

Автокран КС-45719-1А Грузовысотные характеристики:
