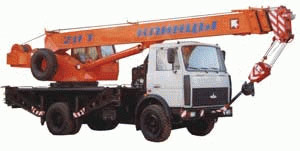

Автокран Клинцы КС 45719-5А (МАЗ 5337) 20т

Автокран КС-45719-5А не имеет аналогов в отечественном краностроении.

Крановая установка .

Автокран предназначен для погрузочно - разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Благодаря малым транспортным габаритам и отличной маневренности автокран в первую очередь предназначен для использования в стесненных условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках.

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких крановых операций.

При разработке модельного ряда автокранов КС-45719 учитывались мнения и пожелания потребителей.

Автокран оснащен трехсекционной телескопической стрелой длиной 9-21 м, которая во втянутом положении обеспечивает компактность и маневренность при переездах, а в выдвинутом - обширную рабочую зону и большую высоту перемещения груза при работе.

Максимальный размер опорного контура (5,25 х 5,8 !!!) достигается за счет применения конструкции выносных опор с откидными опорными балками. За счет этого автокран получает возможность производить работы с грузами в круговой зоне 360 градусов и, как следствие, минимизируется количество перестановок при работе на объекте.

Возможность телескопирования стрелы с грузом на крюке массой до 6 тонн (что почти в два раза превосходит показатели 25-тонных автокранов) позволяет автокрану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Надежную работу автокрана обеспечивают импортные комплектующие, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасную работу автокрана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста.

Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Характеристики:

• Базовое шасси МАЗ-5337
• Колесная формула 4 x 2
• Двигатель ЯМЗ-236НЕ
• Мощность двигателя, кВТ (л.с.) 230
• Грузоподъемность, т 20
• Грузовой момент, тм 64

Вылет стрелы, м

Высота подъема, м

• с основной стрелой 21,6
• с гуськом
• Длина стрелы, м 9-21
• Длина гуська, м
• Скорость подъема (опускания) груза, м/мин 7,0
• Макс. скорость подъема(опускания) пустого крюка, м/мин 9,1
• Скорость посадки, м/мин 0,4
• Частота вращения, 1/мин 0,4-1,2
• Скорость передвижения, км/ч 80

Габаритные размеры в транспортном положении, мм

• длина 11300
• высота 3700
• ширина 2500
• Полная масса с основной стрелой, т 18,2

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

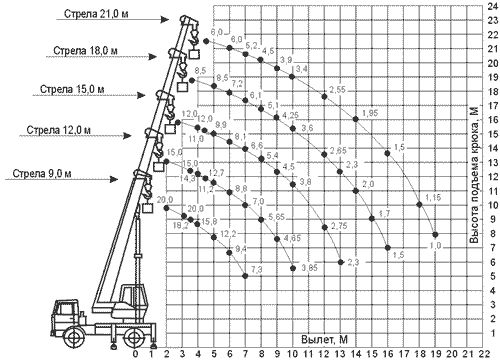

Автокран КС-45719-5А Грузовысотные характеристики:
