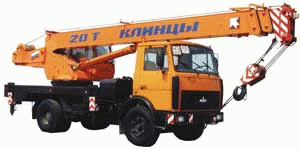

Автокран Клинцы КС 45724-5 (МАЗ 5337) 20т

Автокран автомобильный КС-45724-5 не имеет аналогов в отечественном краностроении.

Крановая установка грузоподъемностью 20т смонтирована на двухосном шасси автомобиля МАЗ 5337.

Автокран предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Благодаря малым транспортным габаритам и отличной маневренности автокран в первую очередь предназначен для использования в стесненных условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках.

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, а также возможность одновременного совмещения нескольких крановых операций.

Автокран оснащен трехсекционной телескопической стрелой длиной 9-21 м, которая во втянутом положении обеспечивает компактность и маневренность при переездах, а в выдвинутом - обширную рабочую зону и большую высоту перемещения груза при работе.

Возможность телескопирования стрелы с грузом на крюке массой до 6 тонн (что почти в два раза превосходит показатели 25- тонных автокранов) позволяет автокрану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций.

Для удобства работы в стесненных условиях на кране предусмотрен режим работы с грузами с установкой на опоры при втянутых балках выносных опор.

Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Надежную работу автокрана обеспечивают импортные комплектующие, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасную работу автокрана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста.

Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Характеристики:

• Базовое шасси МАЗ-533702-021-40
• Колесная формула 6 Х 4
• Двигатель ЯМЗ-236НЕ2
• Мощность двигателя, кВТ (л.с.) 169(230)
• Грузоподъемность, т 20
• Грузовой момент, тм 64
• Вылет стрелы, м 3,2-18

Высота подъема, м

• с основной стрелой 21,5
• с гуськом не устанав-тся
• Длина стрелы, м 9-21
• Длина гуська, м
• Скорость подъема (опускания) груза, м/мин 7 (зап. 4)
• Макс. скорость подъема(опускания) пустого крюка, м/мин 10,5 (зап. 4)
• Скорость посадки, м/мин 0,4
• Частота вращения, 1/мин 1,5
• Скорость передвижения, км/ч 60

Габаритные размеры в транспортном положении, мм

• длина 11300
• высота 3700
• ширина 2500
• Полная масса с основной стрелой, т 18,2

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

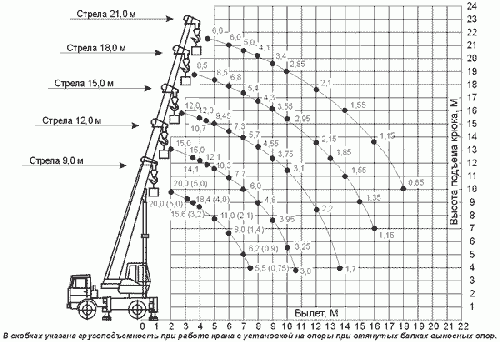

КС-45724-5 Грузовысотные характеристики:
