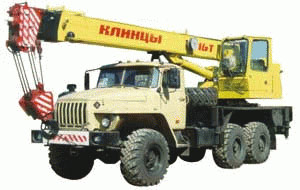

Автокран Клинцы КС 35719-3-02 (Урал 5557) 16т

Автокран КС-35719-3-02 грузоподъемностью 16т предназначен для погрузочно-разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Автокран смонтирован на трехосном шасси автомобиля-вездехода Урал 5557, оснащенном системами регулировки давления в шинах и блокировки колесных дифференциалов.

Система подкачки шин позволяет на ходу изменять давление в камерах колес в зависимости от дорожного покрытия, тем самым увеличивая проходимость автокрана. Высокая проходимость шасси позволяет использовать автокран на объектах, находящихся в труднодоступных местах с плохими подъездными условиями, в том числе на строительстве нефте- и газопроводов, разработках месторождений.

Хорошая маневренность и небольшие габариты позволяют также использовать автокран в стесненных условиях современных городов.

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение от двигателя базового автомобиля через раздаточную коробку и дополнительную коробку отбора мощности.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких крановых операций.

Трёхсекционная телескопическая стрела длиной 8-18 м обеспечивает автокрану компактность и маневренность при переездах, обширную рабочую зону и большую высоту перемещения груза при работе.

Для увеличения зоны обслуживания и размеров подстрелового пространства автокран может комплектоваться решетчатым гуськом длиной 7,5 м. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности (задвижная дверь купейного типа, солнцезащитные шторки на лобовом и верхнем стеклах, отопитель, вентилятор, откидной задний люк).

Также, по желанию заказчика, кабина автокрана может комплектоваться аудио системой.

Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Надежную работу автокрана обеспечивают импортные комплектующие, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасную работу автокрана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста.

Прибор в автоматическом режиме осуществляет защиту автокрана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Характеристики:

• Базовое шасси Урал-5557-1152-40
• Колесная формула 6 X 6
• Двигатель ЯМЗ-236НЕ2
• Мощность двигателя, кВТ (л.с.) 169(230)
• Грузоподъемность, т 16
• Грузовой момент, тм 51,2
• Вылет стрелы, м 3,2-17

Высота подъема, м

• с основной стрелой
• с гуськом
• Длина стрелы, м 8-18
• Длина гуська, м
• Скорость подъема (опускания) груза, м/мин 10 (зап. 4)
• Макс. скорость подъема(опускания) пустого крюка, м/мин 15 (зап. 4)
• Скорость посадки, м/мин 0,4
• Частота вращения, 1/мин 0,4-2
• Скорость передвижения, км/ч 70

Габаритные размеры в транспортном положении, мм

• длина 10100
• высота 3600
• ширина 2500
• Полная масса с основной стрелой, т 18,5

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

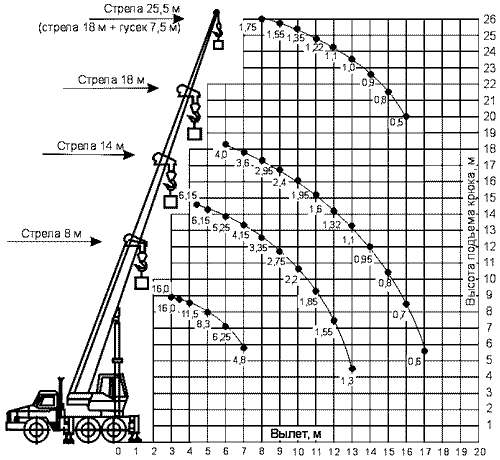

Грузовысотные характеристики автокрана КС-35719-3-02:
