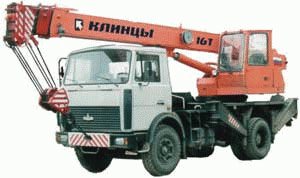

Автокран Клинцы КС 35719-5-02 (МАЗ 5337) 16т

Автокран КС-35719-5-02 грузоподъемностью 16т смонтирован на 2-осном шасси автомобиля МАЗ 5337 и предназначен для погрузочно - разгрузочных и строительно-монтажных работ на рассредоточенных объектах.

Благодаря малым транспортным габаритам и отличной маневренности автокран в первую очередь предназначен для использования в стесненных условиях современных городов, где он может свободно передвигаться в плотных транспортных потоках.

Привод крановой установки осуществляется посредством аксиально-поршневого гидронасоса, который приводится во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности.

Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операций, обеспечивает возможность одновременного совмещения нескольких крановых операций.

Трёхсекционная телескопическая стрела длиной 8-18 м обеспечивает автокрану компактность и маневренность при переездах, обширную рабочую зону и большую высоту перемещения груза при работе.

Для увеличения зоны обслуживания и размеров подстрелового пространства автокран может комплектоваться решетчатым гуськом длиной 7,5 м. Перевод гуська из транспортного положения в рабочее и обратно производится вручную без применения дополнительных грузоподъемных средств.

Автокран оборудован кабиной крановщика, отвечающей последним требованиям по комфортности и обзорности (задвижная дверь купейного типа, солнцезащитные шторки на лобовом и верхнем стеклах, отопитель, вентилятор, откидной задний люк и т.д.).

Также, по желанию заказчика, кабина автокрана может комплектоваться аудио системой.

Удобство управления крановыми операциями достигается за счет оригинального расположения рычагов управления.

Надежную работу автокрана обеспечивают импортные комплектующие, которые не требуют замены и ремонта в течение всего срока службы крана.

Безопасную работу автокрана обеспечивает комплекс приборов и устройств, в том числе, микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста.

Прибор в автоматическом режиме осуществляет защиту автокрана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.

Характеристики:

• Базовое шасси МАЗ-533702-021-40
• Колесная формула 6 Х 4
• Двигатель ЯМЗ-236НЕ2
• Мощность двигателя, кВТ (л.с.) 169(230)
• Грузоподъемность, т 16
• Грузовой момент, тм 51,2
• Вылет стрелы, м 3,2-17

Высота подъема, м

• с основной стрелой 18,4
• с гуськом
• Длина стрелы, м 8-18
• Длина гуська, м
• Скорость подъема (опускания) груза, м/мин 10 (зап. 4)
• Макс. скорость подъема(опускания) пустого крюка, м/мин 15 (зап. 4)
• Скорость посадки, м/мин 0,4
• Частота вращения, 1/мин 0,4-2
• Скорость передвижения, км/ч 80

Габаритные размеры в транспортном положении, мм

• длина 10100
• высота 3600
• ширина 2500
• Полная масса с основной стрелой, т 16,8

Распределение нагрузки на дорогу, т.с.

• через шины передних колес тележки
• через шины задних колес тележки

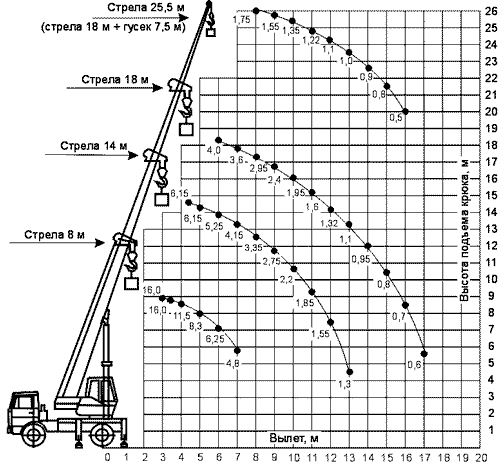

Автокран КС-35719-5-02 Грузовысотные характеристики:
